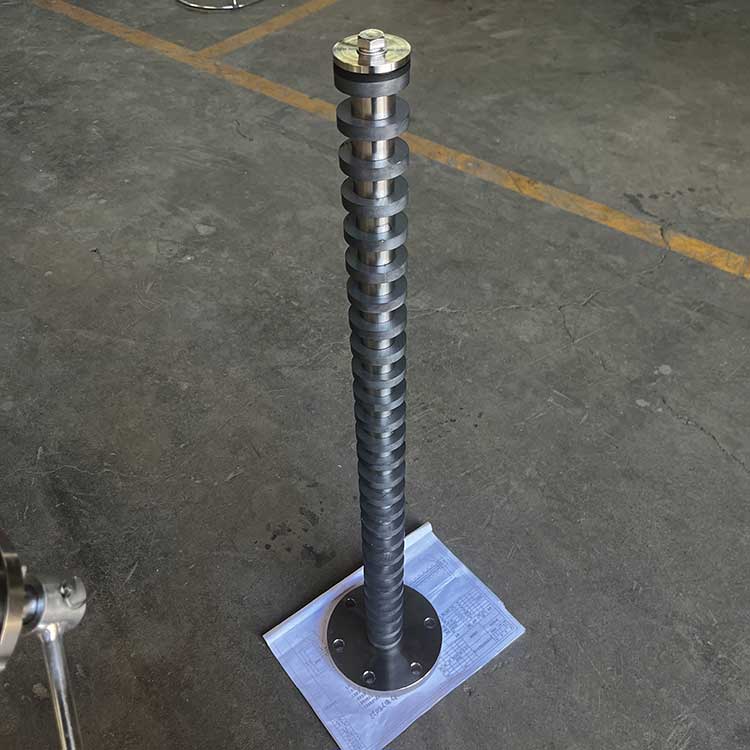

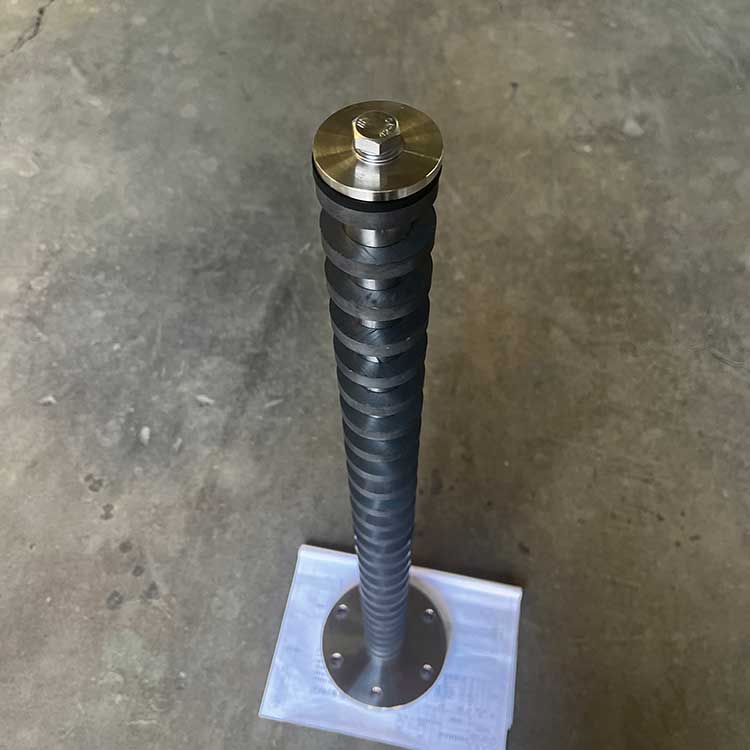

生產供應單根法蘭式多極磁棒組件 管道磁性過濾器用

單根法蘭式多極磁棒組件，屬于管道磁性過濾器的核心內件，常用于液壓油、潤滑油、純水、化工流體、漿料，用來捕捉流體中鐵屑、鐵銹、微小磁性金屬雜質，屬于流體過濾配套配件。

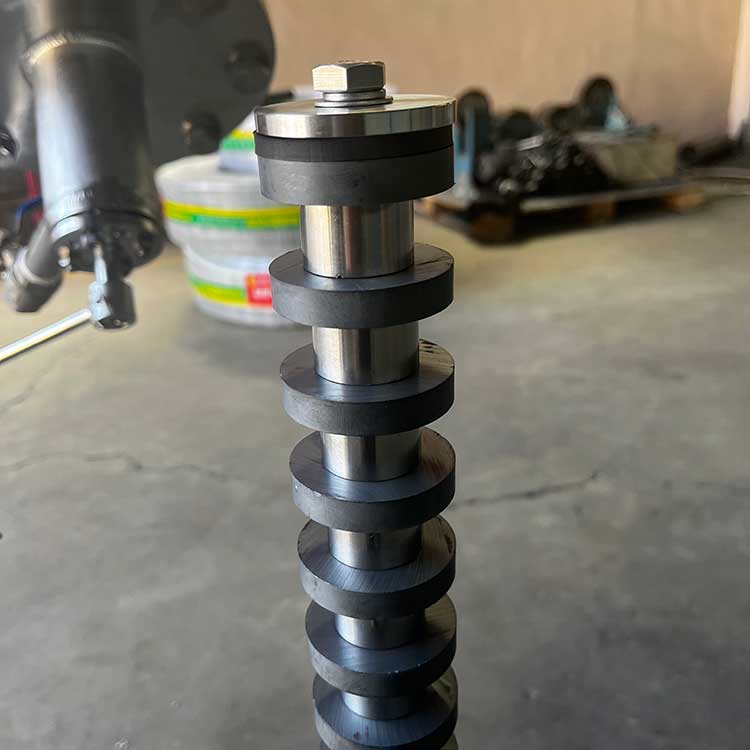

?? 結構拆解
1. 底部法蘭盤：固定底座，用螺栓鎖緊在過濾器筒體底部，方便整體抽出拆裝。
2. 中心螺桿：支撐芯軸，壓緊固定上方的導磁環，承受流體沖擊。
3. 黑色環形導磁片（極環）：關鍵結構，導磁鋼環，用來聚攏磁場，在環的邊緣形成高梯度強磁場，捕捉微米級鐵粉；環與環之間留有流體間隙，介質從縫隙流過。
4. 內部永磁體：釹鐵硼永磁，藏在導磁環內部，提供永久磁力。
5. 頂部鎖緊螺母 + 壓板：擰緊后把整套磁環壓緊，防止流體沖刷導致環片松動、移位。

> 原理：磁力集中在每個導磁環的邊緣，液體流過環片縫隙，鐵磁性雜質被吸附在環片表面，實現除鐵凈化。

?? 工作原理
永磁體產生磁場，通過多層導磁鋼環聚磁，在環片端面形成高強磁場；含鐵粉、鐵屑、銹蝕顆粒的流體穿過環片之間縫隙時，鐵雜質被吸附在導磁環表面；不需要通電，永磁持續工作。
停機后可抽出整套磁棒組件，人工沖洗清理吸附鐵渣，清洗完成后裝回，可反復使用，不屬于一次性耗材。

?? 核心參數與材質
1. 永磁材料：釹鐵硼（N35/N42/N52），常規耐溫 80℃，高溫工況選用耐高溫釹鐵硼（120~180℃）
2. 導磁環：低碳鋼、電工純鐵；表面可做防銹涂層
3. 中心軸、法蘭：碳鋼 / 304 / 316L 不銹鋼，酸堿流體選 316L
4. 磁場強度：表面高斯值一般 8000~14000 高斯，越高捕捉超細鐵粉能力越強
5. 規格：按過濾器筒體直徑定制，長度、環片數量可按需增減

?? 應用場景
- 液壓潤滑系統：油液除鐵，保護油泵、精密閥件
- 水處理 / 純水系統：去除管路鐵銹，保護精密濾芯、RO 膜
- 化工、鋰電漿料、涂料、食品流體除鐵
- 循環水、冷卻油、切削液凈化

??? 安裝與維護要點

1. 安裝：整套組件從過濾器上端裝入，底部法蘭螺栓固定；流體橫向穿過環片間隙。
2. 清洗周期：看含鐵量，定期拆出，用高壓水 / 清洗劑沖掉環片表面鐵渣；**不要硬物大力敲擊磁棒**，容易退磁、損壞磁體。
3. 注意事項
   - 避免高溫、強震動，會造成永磁退磁，磁力下降除鐵效果變差
   - 不要靠近精密儀表、傳感器，強磁會干擾儀器
   - 清洗時檢查導磁環有無變形、松動，螺母松了要及時緊固
   - 磁力衰減到無法有效除鐵時，需要更換磁棒組件

? 優缺點
優點
- 無能耗，永磁免供電
- 可反復清洗，運行成本低
- 能捕捉微米級細小鐵雜質，保護下游昂貴設備
- 模塊化，拆裝方便，可單獨更換內芯，不用換整個過濾器殼體

缺點
- 只吸附鐵磁性雜質，銅、鋁、非金屬雜質無法過濾，一般作為前置保護，搭配精密濾芯一起使用
- 吸附飽和后必須停機清洗，不能在線自動排污（自動型磁過濾器另配自動刮渣結構）
