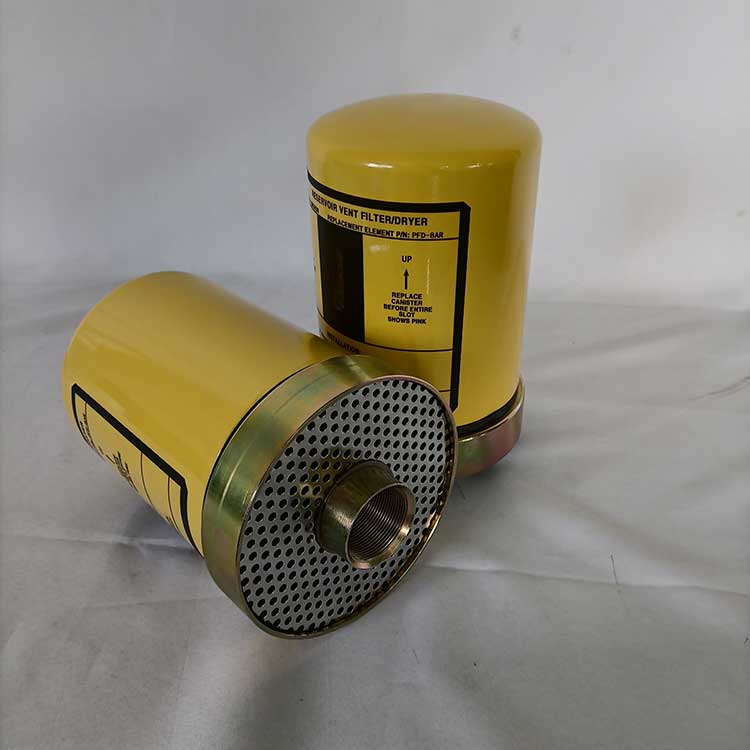

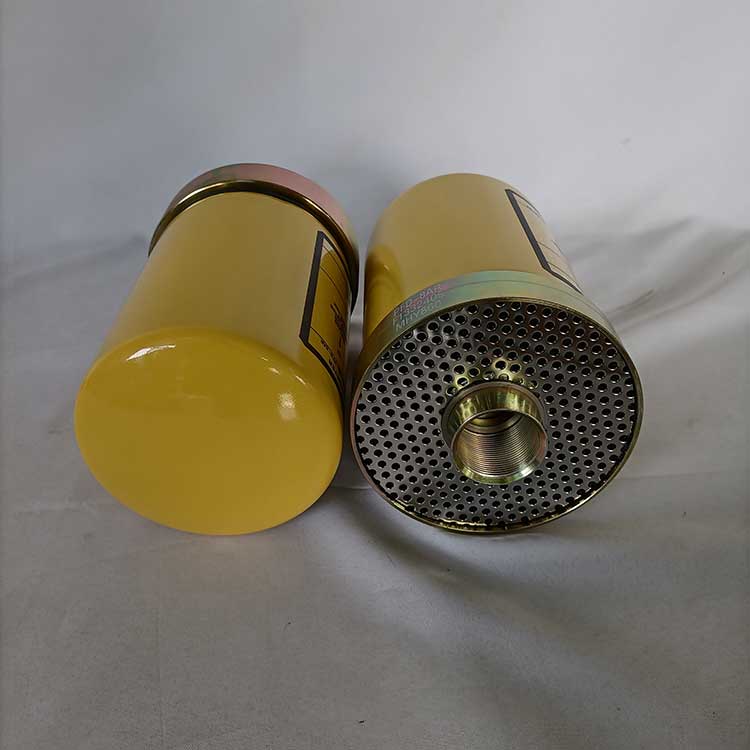

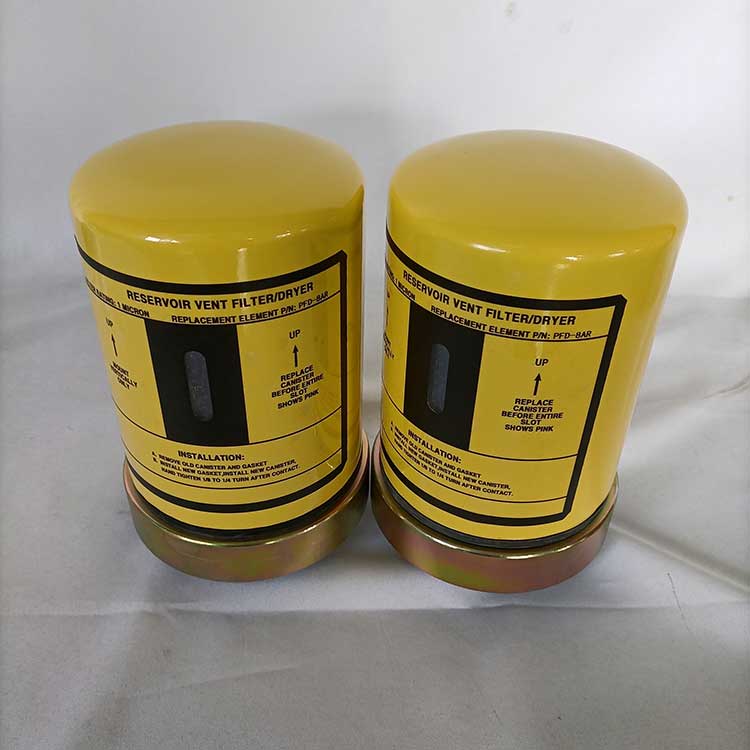

油箱呼吸器HQ-GLQL.001吸濕去水份

一、概念別稱

常用叫法：油箱呼吸器、空氣干燥呼吸器、吸濕透氣帽、液壓油箱除濕呼吸器、干燥劑呼吸器、PFD 系列呼吸器、EH 油站空氣濾清器核心用途：安裝在液壓油箱、潤滑油箱頂部通氣口，一邊平衡油箱內外氣壓，一邊過濾灰塵、吸附空氣中水汽，屬于液壓潤滑系統配套保護元件。

二、安裝必要性（油箱為什么必須裝它）

液壓 / 潤滑油箱內油面會不停升降：

1. 油泵吸油、油缸伸出 → 油箱油位下降，內部形成負壓，外界空氣會被吸入油箱；

2. 系統回油、油缸縮回 → 油位上升，內部壓力升高，油箱內部空氣向外排出；如果直接直通大氣會產生兩大危害：

3. 灰塵、泥沙、顆粒物進入油液，磨損油泵、閥芯、密封件，造成液壓閥卡頓、內泄；

4. 空氣中水蒸氣混入油品：油液進水會乳化、酸值升高、產生油泥、腐蝕管路、銹蝕油箱內壁，磷酸酯抗燃油、潤滑油、齒輪油最怕進水受潮。

吸濕呼吸器就是用來雙向防護，從源頭隔絕粉塵與潮氣。

三、內部標準分層結構（自上而下）

主流圓柱形呼吸器通用內部構造：

1. 上端防塵壓蓋 + 粗濾網第一道防護，攔截樹葉、柳絮、大顆粒灰塵，保護內部干燥劑不被雜質污染。

2. 變色硅膠 / 分子篩吸濕層（核心層）填充藍色變色干燥劑：干燥狀態藍色；吸附水分飽和后變?yōu)榉奂t色 / 白色，肉眼可直觀查看使用壽命。

3. 活性炭吸附層（中端標配）油箱排出空氣時，吸附油氣、油霧，防止油箱里的油揮發帶走干燥劑，延長干燥劑使用壽命，避免油氣外泄污染環境。

4. 下部精密金屬濾網防止干燥劑顆粒散落掉進油箱污染油品。

5. 殼體可視窗口貫穿筒身的透明觀察區，隨時查看干燥劑顏色變化，判斷是否需要維護更換。

6. 底部外螺紋接口標準螺紋（常用 G1/2、G3/4、1 寸等），直接擰在油箱蓋板螺紋孔上，拆裝簡單。

四、完整工作原理

進氣過程（油位下降，吸氣）

外界空氣 → 外層濾網除塵 → 干燥劑脫去水汽 → 干燥無塵空氣進入油箱內部

排氣過程（油位上升，呼氣）

油箱內含油霧空氣向上排出 → 活性炭吸附油霧 → 空氣穿過干燥劑 → 潔凈空氣排入大氣雙向通氣、雙向過濾除濕，持續維持油箱內部干燥潔凈環境。

五、主流材質分類

1. 外殼

• 碳鋼烤漆：電廠、工業液壓站最常用，耐油、抗壓、防銹、性價比高；

• 鋁合金：輕量化，小型液壓設備、齒輪箱多用；

• 塑料：低壓輕型設備，不耐高溫、不耐油，工業重載很少選用。

1. 吸濕介質兩種主流① 變色硅膠：成本低，吸水直觀，適合常溫普通潤滑油站；② 分子篩（4A 分子篩）：吸水容量更大、耐高溫、壽命更長，電廠 EH 抗燃油系統標配（PFD-8AR 內部填充）。

六、關鍵技術通用參數范圍

1. 工作溫度：-35℃ ~ 110℃

2. 耐壓：0.1~1.6MPa

3. 通氣流量：0.5~3m3/min（按型號大小區分）

4. 吸濕飽和含水率：18%~25%

5. 適配油品：液壓油、齒輪油、透平油、EH 抗燃油、水乙二醇等各類工業潤滑油

6. 安裝螺紋：G1/2、G3/4、G1 寸、M40×2 等多種標準螺紋

七、常見系列型號劃分

1. PALL 頗爾 PFD 系列（行業標桿）PFD-8AR、PFD-12AR：火電汽輪機 EH 油箱專用，國內普及率高；后綴 AR = 帶除濕吸濕功能；無 AR 僅防塵無除濕。

2. DC 系列國產通用款DC-1、DC-2、DC-3… 數字越大容積越大、通氣量越高，通用機床、潤滑站、齒輪箱。

3. Breather 系列進口通用呼吸器工程機械、風電齒輪箱常用大容量吸濕呼吸器。

八、日常維護、更換標準

1. 更換判斷依據（最簡單）

筒體觀察窗內干燥劑絕大部分變?yōu)榉奂t色，代表吸水飽和，除濕功能失效，必須處理。

2. 兩種維護方式

① 整體總成更換：電廠、精密液壓系統用，密封性好，杜絕受潮隱患；② 重復烘干再生：將飽和粉色硅膠取出，110~120℃烘箱烘烤 2~3 小時，水分蒸發變回藍色，可反復裝填使用，適合中小型設備節約成本。

3. 常規使用周期

干燥內陸環境：8~12 個月更換一次；南方潮濕、雨季多、沿海地區：3~6 個月就會吸滿水。

九、失效后會引發的設備故障

1. 油品水分超標、乳化、渾濁；

2. 潤滑油酸值上升，腐蝕油箱內壁、液壓密封件；

3. 油泥淤積，堵塞濾芯、伺服閥細小節流孔；

4. 呼吸器堵塞不通氣：油箱產生負壓 / 正壓，油箱凹陷、鼓脹變形；

5. 水汽進入精密液壓元件，閥芯銹蝕卡滯，系統動作失靈。

十、適用全部應用場景

1. 火電電廠：汽輪機 EH 抗燃油箱、潤滑油站、小機油站、密封油站（最大應用場景）

2. 冶金行業：軋機、連鑄機大型液壓油箱

3. 工程機械：大型挖掘機、盾構機油箱透氣除濕

4. 風電設備：齒輪箱潤滑油箱

5. 通用工業：機床液壓站、空壓機、減速機、大型齒輪箱、儲能液壓系統

6. 船舶、水泥、化工閉式潤滑油箱
